Зачем нужна схема, если уже есть фото
Фотография показывает, как узел выглядит, но не показывает точные соотношения размеров и углов — камера искажает перспективу, особенно если снимок сделан не строго перпендикулярно стене. Схема от руки решает эту проблему: на ней размеры подписаны цифрами, а не оценены на глаз по фотографии.

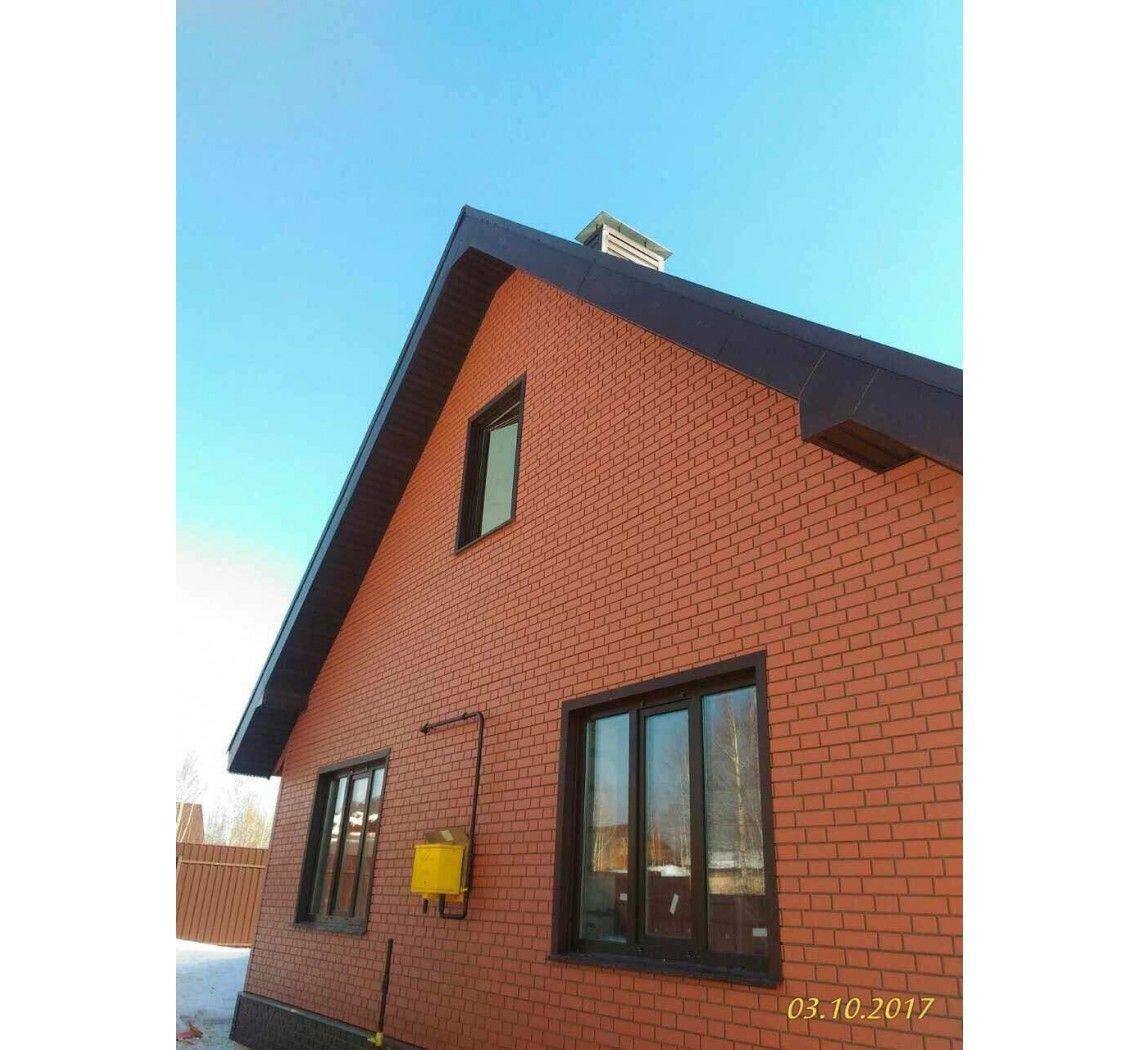

Схема также нужна там, где несколько плоскостей сходятся в одной точке — угол эркера, примыкание к цоколю, стык двух скатов кровли у фронтона. По фото сложно понять, под каким углом сходятся плоскости и какой из элементов длиннее, а на схеме это можно показать линиями и стрелками.
Что рисовать: вид сверху или вид сбоку

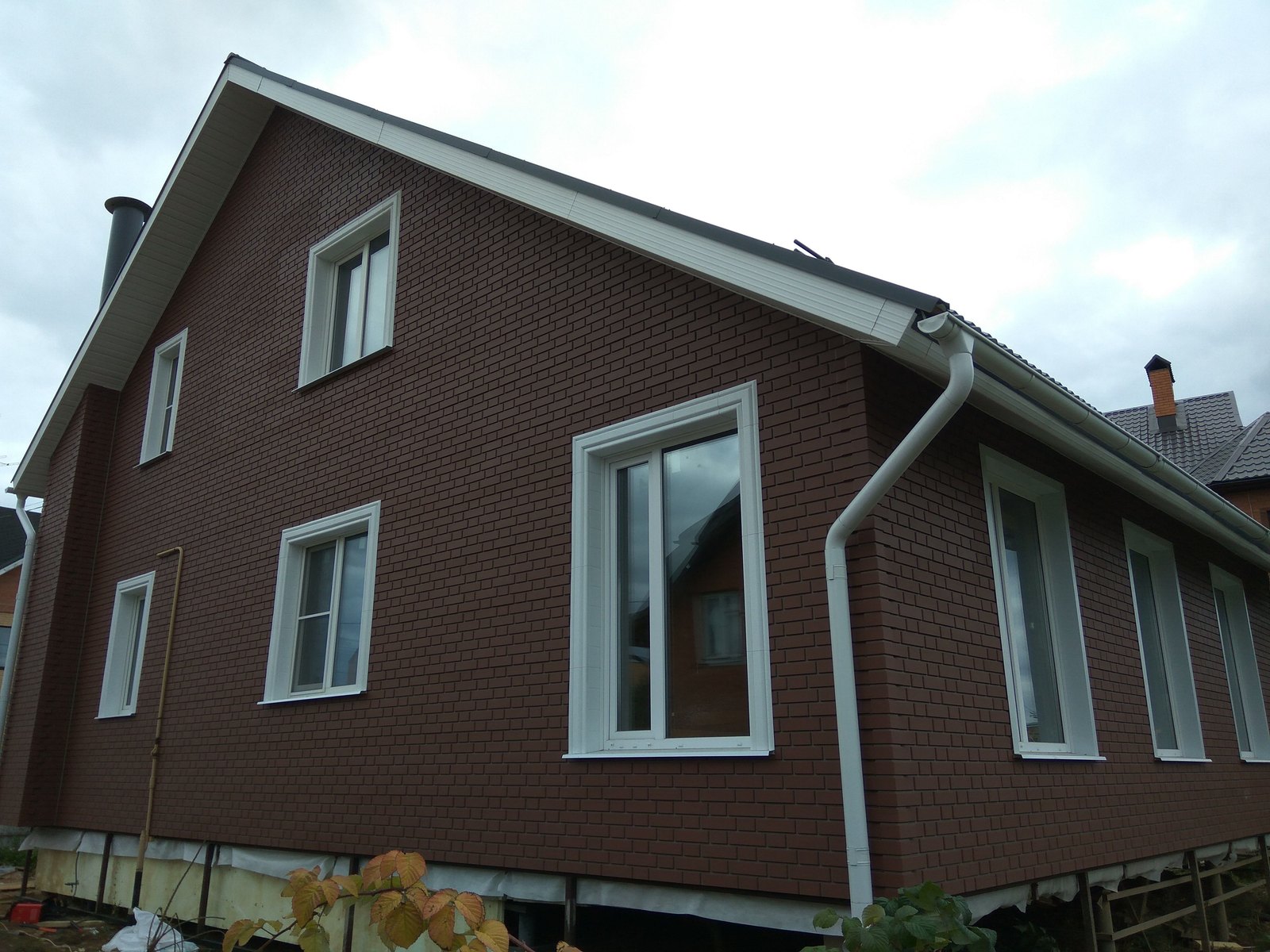

Для внешнего или внутреннего угла дома полезнее вид сверху (план) — он показывает угол схождения стен и позволяет отметить, ровный ли он (90 градусов) или со скосом. Для примыкания к цоколю удобнее вид сбоку (разрез) — он показывает перепад высоты и то, выступает ли цоколь за плоскость стены.
Если узел сложный — например, эркер с несколькими гранями — можно нарисовать оба вида на одном листе, подписав, какой из них план, а какой разрез. Не нужно стремиться к масштабу или чертёжной точности: достаточно, чтобы пропорции примерно соответствовали реальности и все размеры были подписаны цифрами.
Как подписывать размеры на схеме
Каждый размер на схеме должен быть привязан к понятной точке отсчёта — углу стены, нижнему краю цоколя, оконному проёму. Формулировка вида «от угла до края окна — условно 40 см» полезнее, чем стрелка без подписи: менеджер сразу понимает, что это ориентировочное значение, которое стоит перепроверить на месте, а не точный монтажный размер.
Размеры лучше подписывать в сантиметрах и указывать направление отсчёта стрелкой: слева направо или сверху вниз. Если размер снят рулеткой неуверенно или на глаз, стоит прямо написать «примерно» рядом с числом — это убережёт от ошибок при заказе доборных элементов.
Частые ошибки в самодельных схемах
Самая частая ошибка — рисовать угол дома без указания, какая сторона выходит на улицу, а какая во двор. Менеджеру важно понимать ориентацию узла в пространстве, иначе доборный элемент может быть перепутан местами.
Вторая ошибка — рисовать общий контур дома вместо конкретного узла. Схема для подбора доборного элемента должна быть увеличенной детализацией одного места, а не миниатюрой всего фасада. Лучше нарисовать один угол крупно, чем весь дом мелко со стрелочкой «вот тут».
Как совместить схему с фотографией при отправке
Схему стоит присылать отдельным файлом, а не поверх фотографии — так менеджеру проще читать обе части независимо. В сопроводительном сообщении можно указать, к какому именно снимку относится схема, если узлов несколько: например, «схема №1 — к фото углового примыкания у входа».
Если на объекте несколько похожих узлов — например, два эркера с разной высотой цоколя — для каждого стоит сделать отдельную мини-схему, даже если она почти повторяет предыдущую. Это исключает путаницу при подборе доборных элементов для разных мест фасада.
